性能增強級802.11n産品，雙頻600Mbps接入，巧奪天工，性能強大，綠色節能，适合部署在企業辦公、校園、醫療領域、大型商場、會展中心等環境，高密用戶接入無憂，無線業務自在随行。AP6010系列有兩款産品形态，為AP6010SN-GN和AP6010DN-AGN。
• 2×2MIMO(兩條空間流)
• 胖瘦一體化
• PoE或直流供電
• 内置天線
• 20dbm

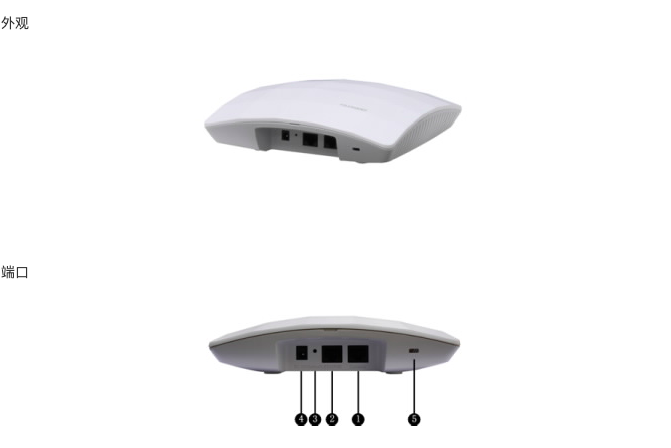

AP6010系列包括AP6010DN-AGN和AP6010SN-GN兩種型号，其外觀、端口和指示燈完全相同。
1. Console口。
2. ETH/PoE：10/100/1000M，用于有線以太網連接，并且支持PoE供電。
3. Default：缺省按鈕，長按超過3秒恢複出廠缺省值。
4.電源輸入接口：12V DC。
5. Lock設備鎖接口：用于保證設備的防盜安全。
LED指示燈
|
信息類型 |
顔色 |
頻率 |
表達含義 |
|
上電缺省狀态 |
綠色 |
常亮 |
剛剛上電，綠燈常亮。 如果進入uboot命令行，随着命令輸入閃綠燈。 |
|
運行 |
綠色 |
慢閃(0.5Hz) |
表明系統處于正常運行狀态, 系統正常運行，以太網連接正常，有用戶關聯。 |
|
慢閃(0.2Hz) |
系統正常運行，以太網連接正常，無用戶關聯。 |
||
|
告警 |
綠色 |
快閃(4Hz) |
升級過程中，CAPWAP斷鏈。 |
|
出錯 |
紅色 |
常亮 |
表明單闆有影響業務且無法自行恢複的故障，需人工幹預。 |
基本參數
|
項目 |
描述 |
|
|
物理參數 |
尺寸（長×寬×高） |
180mm×180mm×50mm |
|
重量 |
0.4 kg |
|
|
系統内存 |
128 MB DDR2 32 MB Flash |
|
|
電源參數 |
電源輸入 |
DC 12V±10% POE供電：-48V DC 滿足802.3af/at以太網供電标準 |
|
最大功耗 |
AP6010DN-AGN：10.2W AP6010SN-GN：6.5W 說明:實際最大功耗遵照不同國家和地區法規而有所不同。 |
|
|
環境參數 |
工作溫度 |
-10℃～+50℃ |
|
存儲溫度 |
-40℃～+70℃ |
|
|
工作濕度 |
5%～95%（非凝結） |
|
|
防水等級 |
IP31 |
|
|
海拔 |
–60m～4000m |
|
射頻參數
|
項目 |
描述 |
|||
|
天線類型 |
内置天線 |
|||
|
天線增益 |
AP6010DN-AGN： 2.4G：4dBi 5G：5dBi AP6010SN-GN：4dBi |
|||
|
可同時在線的用戶數量 |
≤128 |
|||
|
每射頻口最大發射功率 |
20dBm 發射功率支持1dB步長調整，可調範圍支持從最大發射功率向下20dB。 說明:實際發射功率遵照不同國家和地區法規而有所不同。 |
|||
|
AP6010DN-AGN非重疊頻道最大數量 |
2.4 GHz 802.11b/g 20MHz: 3 802.11n 20MHz: 3 40MHz: 1 |
5 GHz 802.11a 20MHz: 5 802.11n 20MHz: 5 40MHz: 2 |
||
|
說明:不同國家支持的非重疊信道的數量也不相同，具體請參考《國家碼&信道列表》。 |
||||
|
AP6010SN-GN非重疊頻道最大數量 |
802.11b/g 20MHz: 3 802.11n 20MHz: 3 40MHz: 1 |
|||
|
說明:不同國家支持的非重疊信道的數量也不相同，具體請參考《國家碼&信道列表》。 |
||||
|
支持的信道速率 |
802.11b: 1、2、5.5和11Mb/s |
|||
|
802.11g：6、9、12、18、24、36、48和54Mb/s |
||||
|
802.11n 數據速率： AP6010DN-AGN：2.4GHz和5GHz AP6010SN-GN：2.4GHz |
||||
|
GI=800ns |
GI=400ns |
|||
|
20MHz速率（Mb/s） |
40MHz速率（Mb/s） |
20 MHz 速率 (Mb/s) |
40MHz速率（Mb/s） |
|
|
6.5 @ MCS10 |
13.5 @ MCS0 |
7.2 @ MCS0 |
15 @ MCS0 |
|
|
13 @ MCS1 |
27 @ MCS1 |
14.4 @ MCS1 |
30 @ MCS1 |
|
|
19.5 @ MCS2 |
40.5 @ MCS2 |
21.7 @ MCS2 |
45 @ MCS2 |
|
|
26 @ MCS3 |
54 @ MCS3 |
28.9 @ MCS3 |
60 @ MCS3 |
|
|
39 @ MCS4 |
81 @ MCS4 |
43.3 @ MCS4 |
90 @ MCS4 |
|
|
52 @ MCS5 |
108 @ MCS5 |
57.8 @ MCS5 |
120 @ MCS5 |
|
|
58.5 @ MCS6 |
121.5 @ MCS6 |
65 @ MCS6 |
135 @ MCS6 |
|
|
65 @ MCS7 |
135 @ MCS7 |
72.2 @ MCS7 |
150 @ MCS7 |
|
|
13 @ MCS8 |
27 @ MCS8 |
14.4 @ MCS8 |
30 @ MCS8 |
|
|
26 @ MCS9 |
54 @ MCS9 |
28.9 @ MCS9 |
60 @ MCS9 |
|
|
39 @ MCS10 |
81 @ MCS10 |
43.3 @ MCS10 |
90 @ MCS10 |
|
|
52 @ MCS11 |
108 @ MCS11 |
57.8 @ MCS11 |
120 @ MCS11 |
|
|
78 @ MCS12 |
162 @ MCS12 |
86.7 @ MCS12 |
180 @ MCS12 |
|
|
104 @ MCS13 |
216 @ MCS13 |
115.6 @ MCS13 |
240 @ MCS13 |
|
|
117 @ MCS14 |
243 @ MCS14 |
130 @ MCS14 |
270 @ MCS14 |
|
|
130 @ MCS15 |
270 @ MCS15 |
144.4 @ MCS15 |
300 @ MCS15 |
|
|
說明: MCS指數：調制和編碼方案（MCS）指數，确定空間流的數量、調制、編碼率以及數據速率值。 GI：符号之間的保護間隔（GI），幫助接收器克服多路徑延遲的影響。 |
||||
|
AP6010DN-AGN接收靈敏度 |
2.4 GHz 802.11b (CCK) -97 dBm @ 1 Mb/s -92 dBm @ 2 Mb/s -92 dBm @ 5.5 Mb/s -90 dBm @ 11 Mb/s |
2.4 GHz 802.11g (non-HT20) -92 dBm @ 6 Mb/s -91 dBm @ 9 Mb/s -90 dBm @ 12 Mb/s -87 dBm @ 18 Mb/s -83 dBm @ 24 Mb/s -80 dBm @ 36 Mb/s -76 dBm @ 48 Mb/s -74 dBm @ 54 Mb/s |
2.4 GHz 802.11n (HT20) -92 dBm @ MCS0/8 -89 dBm @ MCS1/9 -86 dBm @ MCS2/10 -82 dBm @ MCS3/11 -79 dBm @ MCS4/12 -74 dBm @ MCS5/13 -73 dBm @ MCS6/14 -71 dBm @ MCS7/15 |
2.4 GHz 802.11n(HT40) -89 dBm @ MCS0/8 -86 dBm @ MCS1/9 -83 dBm @ MCS2/10 -79 dBm @ MCS3/11 -76 dBm @ MCS4/12 -72 dBm @ MCS5/13 -70 dBm @ MCS6/14 -68 dBm @ MCS7/15 |
|
5 GHz 802.11a (non-HT20) -89 dBm @ 6 Mb/s -88 dBm @ 9 Mb/s -85 dBm @ 12 Mb/s -83 dBm @ 18 Mb/s -80 dBm @ 24 Mb/s -76 dBm @ 36 Mb/s -71 dBm @ 48 Mb/s -70 dBm @ 54 Mb/s |
5 GHz 802.11n (HT20) -88 dBm @ MCS0/8 -85 dBm @ MCS1/9 -84 dBm @ MCS2/10 -77 dBm @ MCS3/11 -74 dBm @ MCS4/12 -70 dBm @ MCS5/13 -68 dBm @ MCS6/14 -67 dBm @ MCS7/15 |
5 GHz 802.11n (HT40) -85 dBm @ MCS0/8 -80 dBm @ MCS1/9 -78 dBm @ MCS2/10 -74 dBm @ MCS3/11 -71 dBm @ MCS4/12 -67 dBm @ MCS5/13 -65 dBm @ MCS6/14 -63 dBm @ MCS7/15 |
||
|
AP6010SN-GN接收靈敏度 |
802.11b (CCK)： -97 dBm @ 1 Mb/s -92 dBm @ 2 Mb/s -92 dBm @ 5.5 Mb/s -90 dBm @ 11 Mb/s |
802.11g (non-HT20)： -92 dBm @ 6 Mb/s -91 dBm @ 9 Mb/s -90 dBm @ 12 Mb/s -87 dBm @ 18 Mb/s -83 dBm @ 24 Mb/s -80 dBm @ 36 Mb/s -76 dBm @ 48 Mb/s -74 dBm @ 54 Mb/s |
802.11n(HT20)： -92 dBm @ MCS0/8 -89 dBm @ MCS1/9 -86 dBm @ MCS2/10 -82 dBm @ MCS3/11 -79 dBm @ MCS4/12 -74 dBm @ MCS5/13 -73 dBm @ MCS6/14 -71 dBm @ MCS7/15 |
802.11n(HT40)： -89 dBm @ MCS0/8 -86 dBm @ MCS1/9 -83 dBm @ MCS2/10 -79 dBm @ MCS3/11 -76 dBm @ MCS4/12 -72 dBm @ MCS5/13 -70 dBm @ MCS6/14 -68 dBm @ MCS7/15 |
