機房綜合布線
機房綜合布線系統
概述
數據中心的綜合布線拓撲基于TA-568标準，并為适合數據中心這樣更為集中的環境做了改進。通常水平布線線區域是作為兩種主要線級類型之間、水平與主幹之間的分割點，綜合布線包括了配線架、終端模塊、快捷跳線。必須要強調的是，這些組件應看作一個整體的系統，所有的組件都為了提供更大的能力與性能
設計目标
(一)高可靠性原則
數據中心是服務器、網絡設備和存儲設備等核心設備互聯中心，任何條通道或端口的故障均可能造成整個系統的運行不正常甚至中斷，因此數據中心布線系統的可靠性極其重要。除了一般采用的設備元件、物理備份以外，布線系統本身必須由高質量、高可算性的産品組成
(二)高密度原則
由于數據中心是整個企業或使用單位的核心設施，巨大的投資使得數據中心的使用空間非常寶貴，因此要求其中的每種設備盡量節約空間。作為數據中心的基礎設施，布線系統采用小尺す高密度的解次方案可以為數居中心節省寶貴的空間，從而提高整個數據中心的使用率
(三)高安全性原則
由于設備放集中，數據中心的線築放置也非常密集，所以，般布線放在架空地闆上/下的開放線中。由于通信線纜并為象電力電纜那樣包裹，線纜的防火等級與性能就顯得非常緊要。
(四)可實時化監控原則
數據中心布線的基礎架構也可以進行電子監控的。采用目前流行的電子配線架管理系統能為管理員提供交2式的，實時的銅纜與光纜連接管理。電子配線架是網管理軟件的有效補充，電子配線架主要是對跳線進行監控、實時檢測、查看、記錄功能。電子配線架為系統管理員提供所有連接的狀态信息
(五)即插即用、快速部署安裝原則，預光纖系統是專為數據中心光纖布線研發，以為了減足高可靠性、高密度、工廠端接、工程辺試便于安裝者簡單快速安裝的模塊化解決方案。
施工
1、布線督導
各種線纜的敷設是綜合布線中重要的步驟，因此為了保證布線過程中的線纜不受損壞和整個系統性能的可靠性與穩定，我公司的工程師将自始至終在現場與施工人員起完成線纜敷設。敷設過程嚴格按照康普标準及相應的國際規範完成。從水平線纜、主幹光纜到每個機櫃的安裝，高質量的工程安裝能确保布線的質量，保證了系統的可靠性和安全性。

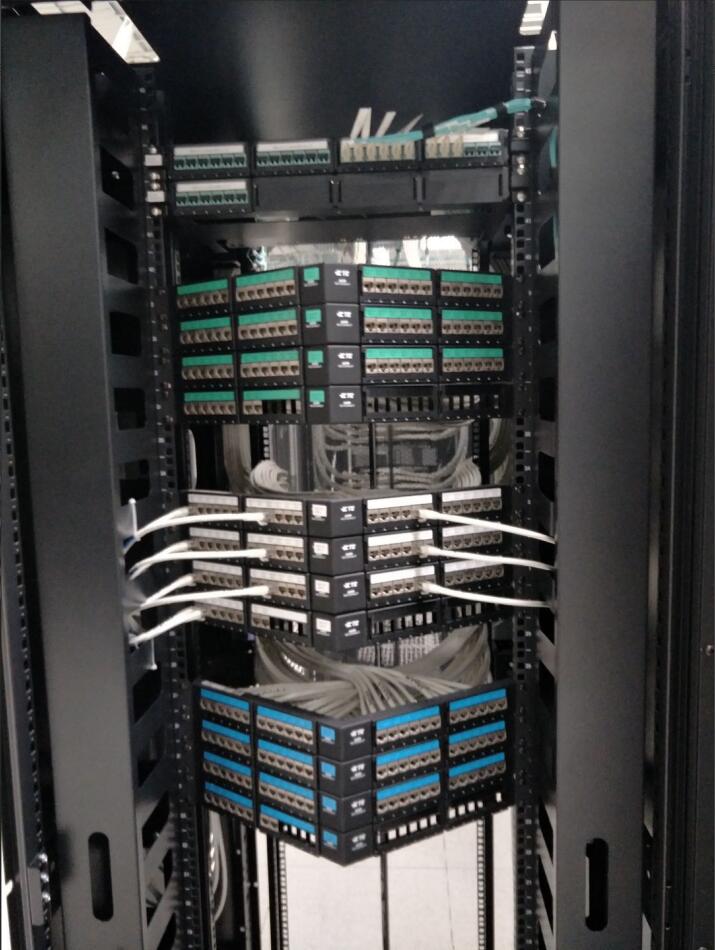

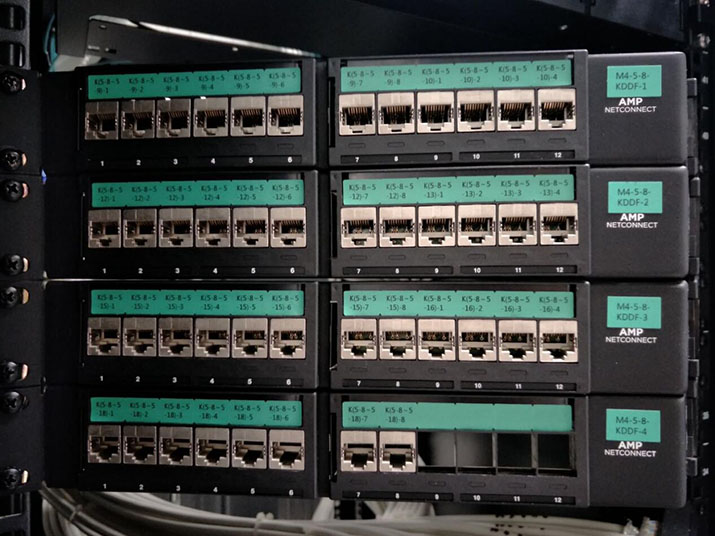

2、配線
為保證綜合布線系統各項指标均能達到設計指标，我公司工程師将負責對主、分配線架及光纜的配線和跳線進行安裝。工程實施階段和限期整個施工應分階段實施，并于規定時間前完成施工的所有任務
3、施工工藝要求
布放電纜的規格程式應用應符合設計要求。布放路由應符合施工設計規定。
（1)光、電纜布放時，每個拐彎處及過線盒處應設專人，按統一指揮牽引，牽引保持線纜星松弛狀态，嚴禁出打小圈和死彎。
（2)所有的線要有标識，線纜在布放路由上處于易受外界損傷的位置時，應采取保護措施。
（3)光纜在橋架出口和拐彎點應綁紮，上下走道和爬增的綁紮部分，應墊膠管，避免光纜受側壓，有特殊要求的預留的光纜應按設計要求預留。
（4)網線接續的環境必須清潔，光纜各連接部分及工具、材料應保持消潔，确保接續質量和密封效果

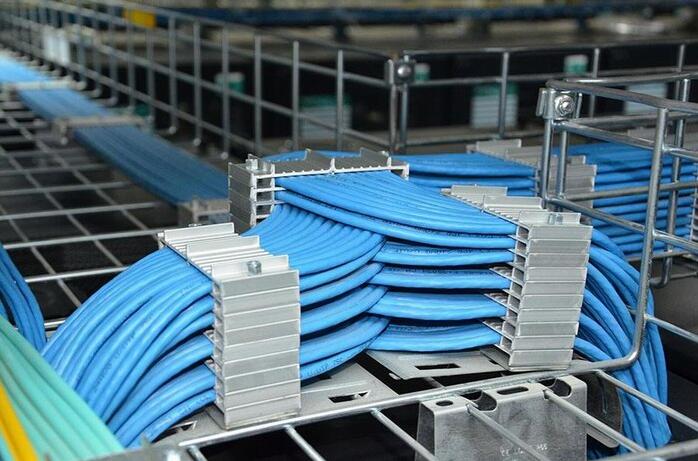

（5)線纜捆綁要牢固，松弛适度、緊密、平直、端正。綁紮線扣要整齊一緻線纜彎曲半徑不應小于線纜直徑20倍

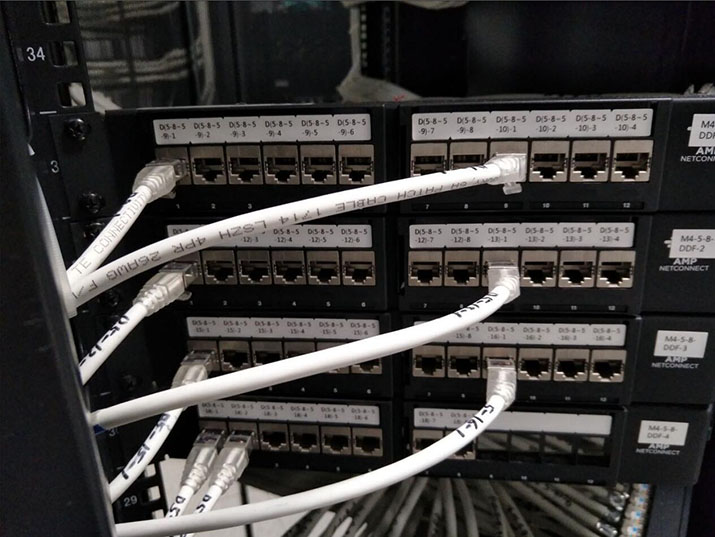

（6)布放跳線應松緊适度，整平順。布線的兩端必須有明顯标志，不得接錯，插界部位應緊密牢靠，接觸良好。接插端子不得折斷新和灣曲，線纜插完應進行整線，外觀應平直整齊
成功案例

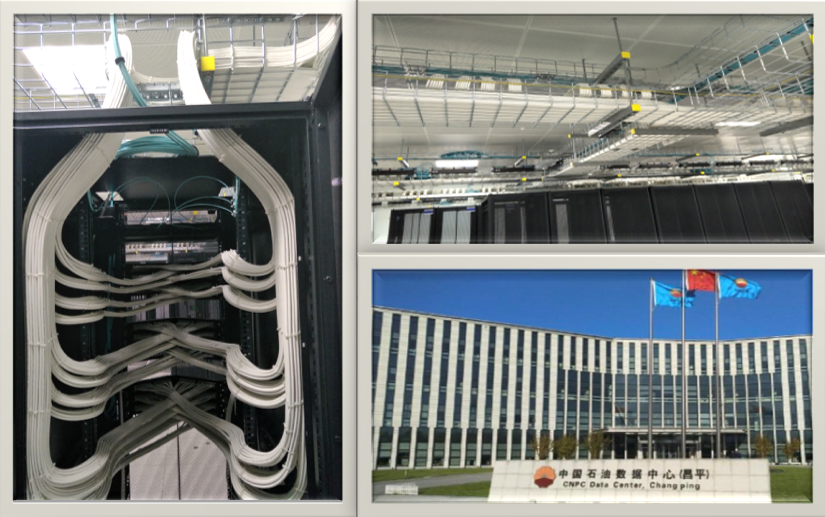

中石油昌平數據中心機房系統工程
中國石油科技(jì )創新基地位于北京市昌平新城沙河組團西北部，該基地總投資８０億元，規劃占地面積１４３４．１５畝，拟入駐中國石油化工研究院、鑽井研究院、安全環保院、規劃總院、北京數據中心、北京測井技(jì )術研究中心和中石油（北京）科技(jì )開發有限公司等一批科研機構。我們本次主要承擔數據中心兩個機房的部分項目，具體包括兩個重要機房共376個機櫃，主要施工内容為：機櫃光纖線路連接；PDU強電連接；6類線敷設端接；通訊設備連接；設備标簽等。
工程于2018年8月完工，現各個系統已經投入正常使用，運行正常……
航天星圖數據中心機房系統工程
工程于2018年3工，現各個系統已經投入正常使用，運行正常……
