UPS及供配電
UPS及供配電系統
一、機房配電簡述
計算機設備配電系統是計算機系統正常運行的前提和保證。現在的機房運行必不能少的就是電，怎樣才能夠保證機房整個運轉過程中電力的不間斷。這個是在機房建設中考慮的一個重要問題。UPS是重要配電解決方案中的核心設備，建立一個不停電的供電系統對于任何一個計算機用戶都是十分需要的。使用UPS電源是一種提高供電質量的技(jì )術措施。該方案采用并機系統,保證設備的安全運行率。
二、機房配電組成
1、配電櫃
一個良好、可靠的配電系統在計算機房是必不可少的。
開關設備：開關選用低壓開關，NS系列開關，标準配置有電子脫扣器，具有可調式LT（長延時）過負荷保護、ST（短延時）短路電流保護、INST（瞬時）電流保護。小容量斷路器選用梅蘭日蘭C45N系列。
配電櫃：本機房配電箱負責對UPS、備用空調、維護插座、照明等供電。也負責對所有UPS輸出電力系統的分配。配電箱采用東莞基業TSP（R）系列配電箱。
總用電量：預計總用電量為4KW。為保持電力電壓穩定，必須由大廈配電櫃獨立引入 電力電纜。沿途須有鍍鋅線槽安裝，防止電纜被蟲、鼠傷害。
2、UPS 配電系統
恒定的電源供給是中心機房内設備貯存數據資料的重要保證，而優秀的UPS系統是這個重要保證的前提。有以下的特點：
● 用戶配電安全率具有高可靠用性；
● 具有出色的配電核心設備：不間斷電源；
● 具備一體化的配電配套産品：配電櫃、電池、電池箱、維修旁路、線槽；
● 配電解決方案專業服務隊伍，設備安裝服務能力出色；
● 整體化的方案設計，保證配電設計科學且合理；
● 嚴格的項目管理流程，保證配電的施工質量；
● 可根據用戶特殊需求，提供具有個性化的配電解決方案；
● 所有材料選用環保綠色的産品；
3、照明配電系統
照明配電系統由機房配電箱供電。光管采用飛利浦冷色溫（5300k）光管，與燈盤相配可産生柔和的效果。不會産生眩光，避免反光影響操作者工作，特别适用于計算機機房。
4、應急照明
計算機房及消防走火通道必須具備應急照明系統。按照GB2887-89《計算站場地技(jì )術條件》的要求，應急照明照度不低于5lx。本工程于UPS電源室及主機房各安裝有一台自帶後備電池及自動充電的樂聲牌應急照明燈。
5、配電安裝
所有電力電纜、電線均用金屬槽、管屏蔽安裝。通信電纜另鋪線槽，兩類線纜不混裝于同一槽管。市電維護插座裝于地闆面上300mm的牆上，UPS電裝于地闆下，采用專用有腳底合固定于樓闆面。市電及UPS電的插座有明顯的色澤區分。
6、接地
本機房按要求須有一組以上的專用接地系統，其對地電阻<1Ω，機房内的地闆支架、線槽、線管、配電箱等金屬物體均應做好接地連接。

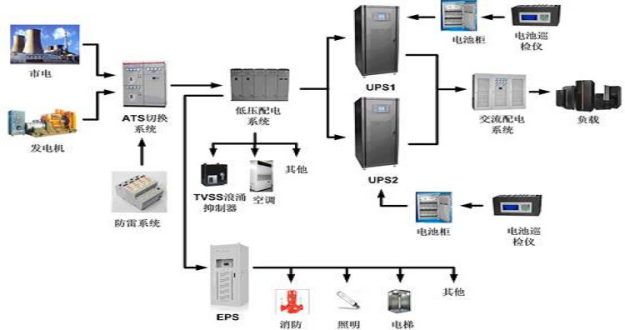

三、UPS供電系統的應用
UPS不間斷電源作為機房的重要供電設備，UPS把交流電變為直流電的整流/充電裝置和一套把直流電變為交流電的逆變器。蓄電池在市電正常時貯存收能，維持在一個正常充電電平上，當市電發生故障時由蓄電池對逆變器供電，所以它可以大大提高供電的可靠性的供電質量。
對于各個系統設備供電的UPS設備，采用雙機備份結構，保證當某一路供電線路失效時，另一台UPS全載供電，并滿足30分鍾的供電要求。并能夠提供計算機遠程管理功能，可通過專用軟件對其運行狀态進行監控。
根據機房計算機及相關設備的用電量，并考慮到将來設備的增加預留25％－30％的冗餘，選擇UPS電源的輸出功率在線式不小于10kVA，配滿電池，應滿足設備使用延時至少四小時。
該UPS系統的基本配置包括：UPS主機 10kVA、12V100AH鉛酸蓄電池、電池開關櫃、電池櫃、RS-232串行口和Web/SNMP卡。 用戶采用的UPS主機要求具有以下的基本性能：
● 具有優良的輸入性能指标
● 具有接近真實的電網的輸出能力
● 高效率、高可靠性、運行費用低
● 具有完善的電池管理能力
● 具有極佳的并聯運行性能
● 提供基于Web的接口界面和基于PCP/IP的SNMP兼容的通訊協議，以便UPS的監控管理。
四、機房配電的用途
在政府、金融、交通、電信、醫院、教育等行業中廣泛分布着各種中小型業務機房(數據機房)，由于各種類型的業務數據直接由這些機房提供支持，機房斷電有可能造成各種業務的中斷或數據丢失，繼而影響企業業務的停滞和運轉。保證電力的供應，是必然要解決的問題，凡機房用電都需要有配電系統。一個好的配電系統，可以保證運轉，還能夠去節約不必要的開支。配電的重要性得到重視。
